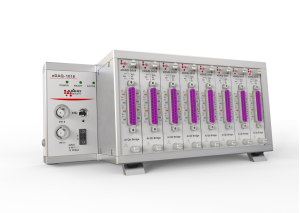

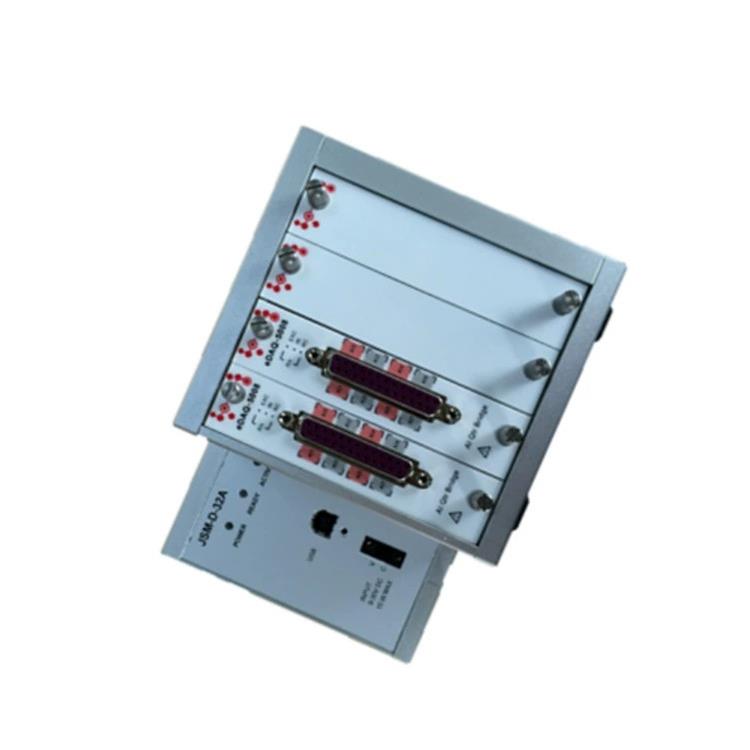

JSM-ED-AS動態應力應變測試儀

1.概述

     JSM-ED系列動態應力應變測試系統適用于測量機械零件、構件、材料、PCB板等高速變化的動態應力應變分析。此動態應力應變測試系統采用直流電壓放大器，內置抗混疊硬件濾波器，24位獨立AD轉換器，高精度和高速的采樣率保證了該設備能捕獲測量對象的微小、瞬間的變化，從而還原物體真實的狀態。

  該動態測試系統具有多通道，高穩定性和可靠性的特點，每通道高達10KS/s的高速并行采樣、24位的精度和內置的抗混疊濾波器可以滿足各種測試需求。該系統在滿足常規的應力應變時域分析、數值統計、頻譜分析等基本功能要求的同時，還可以根據今后發展的情況，進行通道數量、信號種類、軟硬件功能等的擴展。

JSM-ED應力應變測試系統具有強大的應變信號的高速采集、信號調理、顯示、分析和儲存等功能。主要由兩部分組成：高采樣率、高精度的應力應變測試儀和多功能、操作簡便的StrainMaster應變測試軟件。

2.硬件特點：

 1.8~64通道同步采集，每通道采樣頻率可達10KHz，多臺級聯后可達1024通道

 2.先進的Δ-Σ ADC＋FPGA技術

 3.每通道有獨立的24位A/D轉換器，保證數字信號的量化精度

 4.每通道有獨立的硬件抗混疊濾波器和防串?dāng)_設計，最大程度地限制了通道間串?dāng)_

 5.采用先進的DDS數字頻率合成技術，提供高精度、高穩定性的采樣脈沖，保證所有通道并行同步采集

 6.采用DMA數據傳輸，保證數據的實時傳輸、實時保存

 7.支持1/4橋（三線制自補償應變片）進行應力、應變測量

 8.先進的電源隔離技術，合理的接地，使系統擁有很強的抗干擾能力，適用于各種工程現場的測量

 9.內置標準電阻，用戶可通過軟件設置每個通道的橋路方式

 10.連續大容量不間斷數據采集

3.軟件特點：

 1.核心模塊采用標準C++編寫，方便移植；提供VC、LabVIEW、CVI等平臺的二次開發接口；

  2.自動識別設備類型，操作簡單，具有應變修正功能完整，自動完成各種橋路運算和橋路校準功能；

 3.兩片直角、三片直角、等邊三角形、傘形、扇形等應變花主應變、主應力及方向的計算

 4.實時采集、存儲、分析和顯示等

 5.自由設置數字濾波器

 6.高級溫度補償算法

 7.強大的數學在線分析庫，包含時域、頻域分析、統計分析等

 8.續測功能，當意外情況（如系統突然斷電）需要停止當前測試，可通過“繼續”按鈕繼續采集數據，保證實驗的連續性。

 9.快速生成報表，并可根據用戶需求自定義報表內容

 10.軟件為自主研發，終身免費升級
